一、 工作原理及應用場合

TLJ 型立式環流攪拌機采用大排量漿式推進葉輪。工作時，將液體從上部吸入，在池底以一定角度向四周噴射擴散，形成上進水下排水的大循環水流流動方案，從而實現大面積立體環流攪動，使池中污泥始終處于翻動和懸浮狀態，達到均勻、溫和攪動的目的。TLJ型立式環流攪拌機特別適合于污水處理工藝中方形、矩形、圓形以及其它一些面積較大、池深較深的池型中使用，尤其適合于接觸氧化工藝。根據使用場合不同還可分為高速攪拌系列和低速攪拌系列：

1、高速攪拌系列，轉速相對較高，服務范圍相對較小，但攪拌較為溫和，可適用于污水處理廠的厭氧或兼氧處理中；

2、低速攪拌系列，轉速低、服務范圍大，水力效率高，攪拌均勻，可適用于各類污水處理工程的調節池中使用，也可用于厭氧或兼氧池使用。

二、產品特點：

1、反復試驗定型的漿葉具有水力效率高，紊流面積大，作用區域廣等優點，且具有自潔功能，可防止雜物纏繞。

2、采用上進水下排水的大循環的水流流動方案，攪拌污泥充分，適用水深 2～12m，服務面積100～900 平方米；攪拌溫和、均勻，能有效地減少甚至消除攪拌死角,不會對活性污泥的絮狀結構和菌膠團產生破壞作用。

3、攪拌機動力采用潛水電機，且與攪拌機同軸，應用時潛入液下工作，不僅冷卻條件好，適用深度范圍廣，而且不會產生噪聲等二次污染；其主密封采用兩道串聯式機械密封，保證了電機密封可靠性；潛水電機配置了漏油、定子超溫、缺相、短路等多項報警保護裝置，使產品使用更安全、可靠；

4、低速攪拌系列中，采用硬齒面斜齒輪減速器，內部采用進口軸承，傳動效率高，結構緊湊，使用可靠。

5、安裝方便靈活。可采用多種安裝方式進行安裝，采用浮動安裝時無需建造專用廠房和構筑安裝平臺，綜合投資省，安裝、使用、維修方便；

6、不受池形和體積大小的限制，可一池一機，也可一池多機，可根據工藝要求隨時增減數量，隨時移動安裝位置。可進行集中自動控制，也可單機運行工作，管理極為方便。

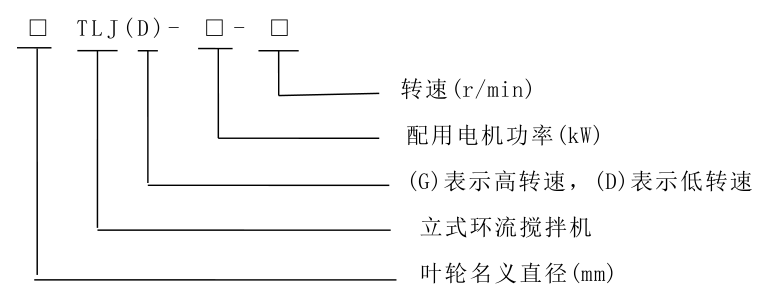

三、型號說明

四、產品規格及性能參數

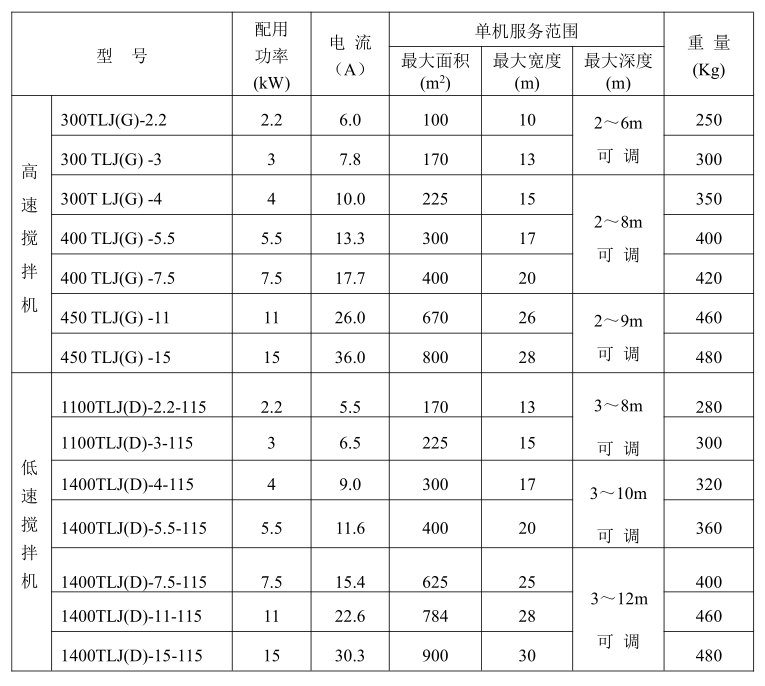

在額定電壓為 380V、頻率為 50Hz 時攪拌機的技術參數列表如下：

五、安裝方式及尺寸

可根據工藝要求和現場實際情況，用戶可自主選擇攪拌機的如下安裝方式：

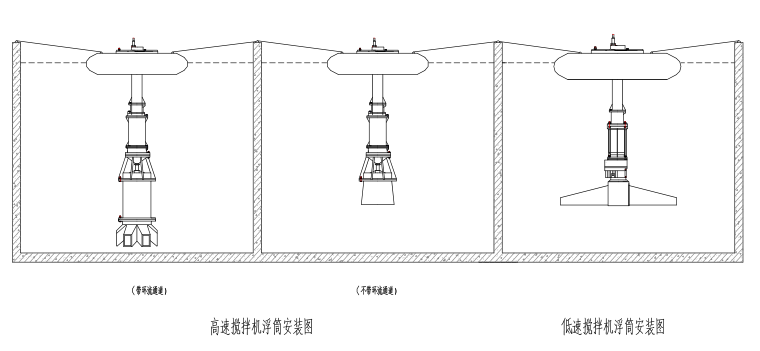

( 一 ) 、浮筒式安裝。無需構筑安裝平臺，直接將主機裝置在浮筒上。浮筒安裝時無需排出池中污水即可實現快速拆裝攪拌機。

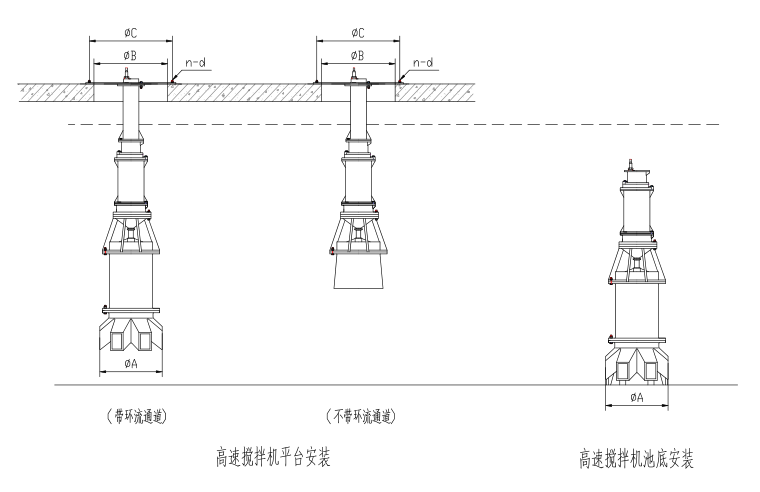

( 二 ) 、固定式安裝。又分平臺安裝和池底安裝

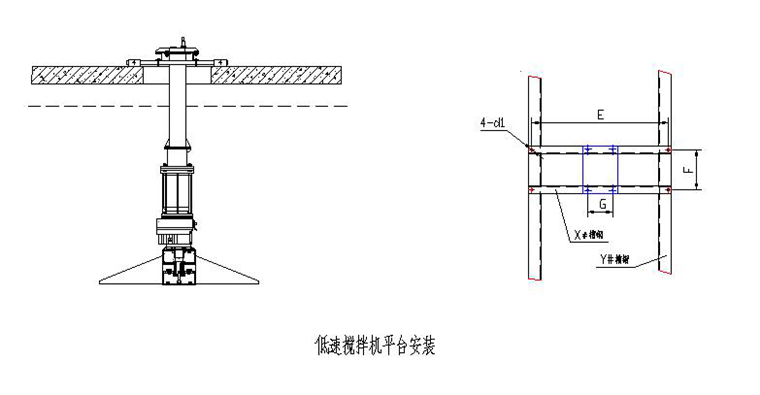

a.平臺安裝。構筑一個專用的安裝平臺(也可采用簡易金屬框架)，將主機直接安裝在平臺上進行固定即可。

b.池底安裝。直接將曝氣機放在池底，用纜繩的一端連到主機上，另一端固定到池壁上即可。這種方法的優點是不影響整體的美觀性，且投資成本較低。但只能適用于有一定硬度的池底。

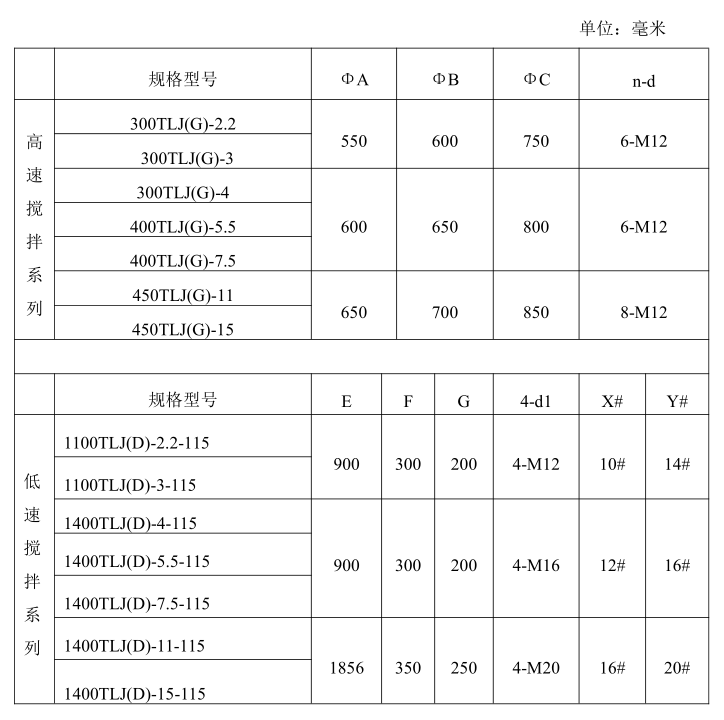

固定安裝尺寸
